中型サーボ横走行式取出ロボット、350T ~ 1800Tプラスチック射出成形機に広く応用されています。
中型サーボ横走行式取出ロボット、プラスチック成型機のランナーと成型品を速く取り出せます。
中型サーボ横走行式取出ロボット、工場自動化の要求を満たせます。
- ヒューマニゼーションの操作インターフェイスと制御システム機能で、ティーチングプログラムにて思いのままに操作できます。
- 画面はカラーLCDディスプレイ器320×240を採用して、読みやすいです。
- CPUは高速高効率の16BIT CPUを使用し、動作周波数は133MHZです。
- サーボ基板とCPUボードはシングル基板設計を使用してるので、単独交換できます。
- USBポートにてプログラムを更新できます。
- ハンドホイールデコーダーがついてるので、微調整行うきます。
- 外部待機機能、後取り出し、金型內取り出しなどの快速設定機能。
- 積み重ねパッケージ99×99×99層出来る。
- 異常履歴、改訂履歴、システム診断、プログラム編集、プログラム模擬、プログラムコピー機能
- 各軸同期連動機能。
- 手動金型段取交換機能、快速設定機能つき。
- 動作時間遅延機能があって、微調整できます。
- コントローラ特性
- ヒューマニゼーション不規則な動作として、特殊な製品取り出しに適用です。例えばアンダーカット。
- 製品をパッケージと積み重ねが出来、99×99×99層まで可能で、積み重ねが終わったら、OUT PUTを出力し、輸送動作を通知します。同時に、一回目の積み重ねは輸送ラインの上の製品を検出できて、排出されない場合、放置動作が止まります。
- 金型內にワークのインサート動作ができて、予定される場所で物を取り出すことができます。
- 型開時に、ワークを金型のキャービー内にインサートされます。
- 同時に三軸位置動作を編集できます。
- モジュール化機能は、自由にプログラム動作を編集出来て、16384個指令を提供できて、プログラムの編集とメモリの保存ができます。
- 速度の增減機能と軸向ハンドホイール微調整を提供し、プログラム編集と模擬運作に便利です。
- 手動モードの時に、ハンドホイール調整ができるので、人為的な操作ミスを避けられ、金型に安全な保護を提供できます。
- 射出の確認信号があって、ぶつかる、挟む心配がありません。
- アームは内部インサート物や製品取り出す機能ができて、金型內外部のどこでも動作できます。
- リモコン画面式スクリーンはLCDディスプレイ、読みやすくて字幕も260文字まで入力出来ます。
- 中国/英語共存画面を採用し、任意に切り替れます。
- 操作パネルと主体は分離形デザインを採用し、任意な場所で操作できて便利です。機械インターフェイス機能: 型締めインターロック、射出インターロック、エジェクタインターロック、安全扉連動制御，製品カウント，サイクル時間等が持っています。
- 制御システムは完全にCE、SPIとEUROMAPの国際完全規範に符合し、全世界射出機電子制御システムを完全に通用できます。
- 機械構造特性
- 日本三菱サーボモーターで高鋼性歯列スライドレール伝動をつながって、使用の寿命と精度、安定、ゼロ振動を強化しました。
- アームの構造はアルミニウム合金に精密リニアスライドレールを組み合わせ、軽くて韌性が高いで、耐摩耗性と速い、確実、安定です。
- 上下プロセスはダブルカット式デザインを使用して、第二段はワイヤースリング伝動で、第一、二段は同時に動作して、プロセスの速度は速いです。
- 大型高強度保護チェーンで、電路と気圧回路パイプを確保できます。
- 本機のすべてのコンポーネントはモジュール化製造で、代替性が優れました。
- 外注商品
-
独自開発商品で自社販売可能です
-
バイヤーの商標に変更できます（ODM）
|

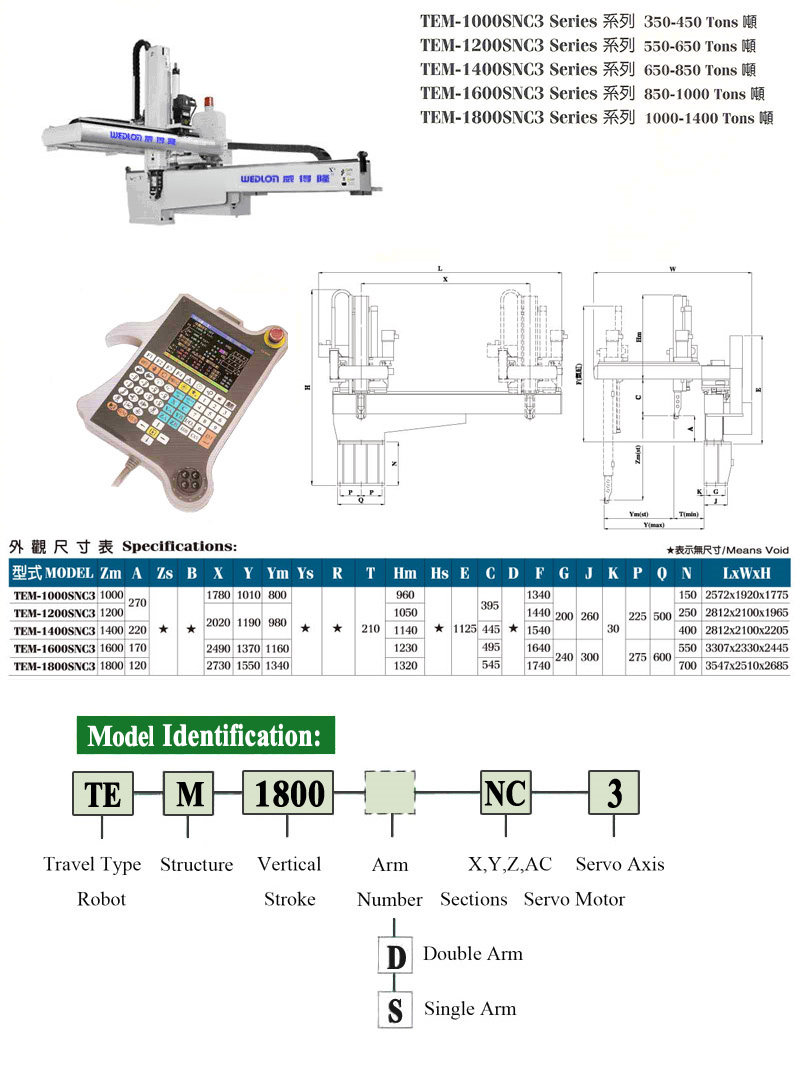

型番
|
TEM-1000(SNC3P/DNC5P)
|
TEM-1200(SNC3P/DNC5P)
|
TEM-1400(SNC3P/DNC5P)
|
TEM-1600(SNC3P/DNC5P)
|
TEM-1800(SNC3P/DNC5P)
|
|
適用フォーミングミルタイプ
|
350 - 450 噸
|
550 - 650噸
|
650 - 850噸
|
850 - 1,000噸
|
1,000-1,400噸
|
|
電源
|
3∮220V±10%,50/60Hz
|
|
最大消費でんりゅう
|
10A / 15A
|
|
作動圧力
|
6kg/cm²
|
|
上下駆動方式(Z軸)
|
はサーボモーター
|
|
前後駆動方式(Y軸)
|
はサーボモーター
|
|
橫行駆動方式(X軸)
|
はサーボモーター
|
|
側姿駆動方式(A軸)
|
はサーボモーター
|
|
上下プロセス(Z軸)mm
|
1000
|
1200
|
1400
|
1600
|
1800
|
|
取り出しプロセス(Y軸)mm
|
800
|
980
|
980
|
1160
|
1340
|
|
横向行程(X軸)mm
|
1780
|
2020
|
2020
|
2490
|
2730
|
|
横向き角度(A軸)
|
90º
|
|
最大挟む重量(治具の重さも含み))
|
8kg
|
|
空気消耗(NL/cycle)(圧力5 kg/cm²)
|
44 L/Min
|
