迷你橫走式機械手
產品型號: TEC系列 詢問

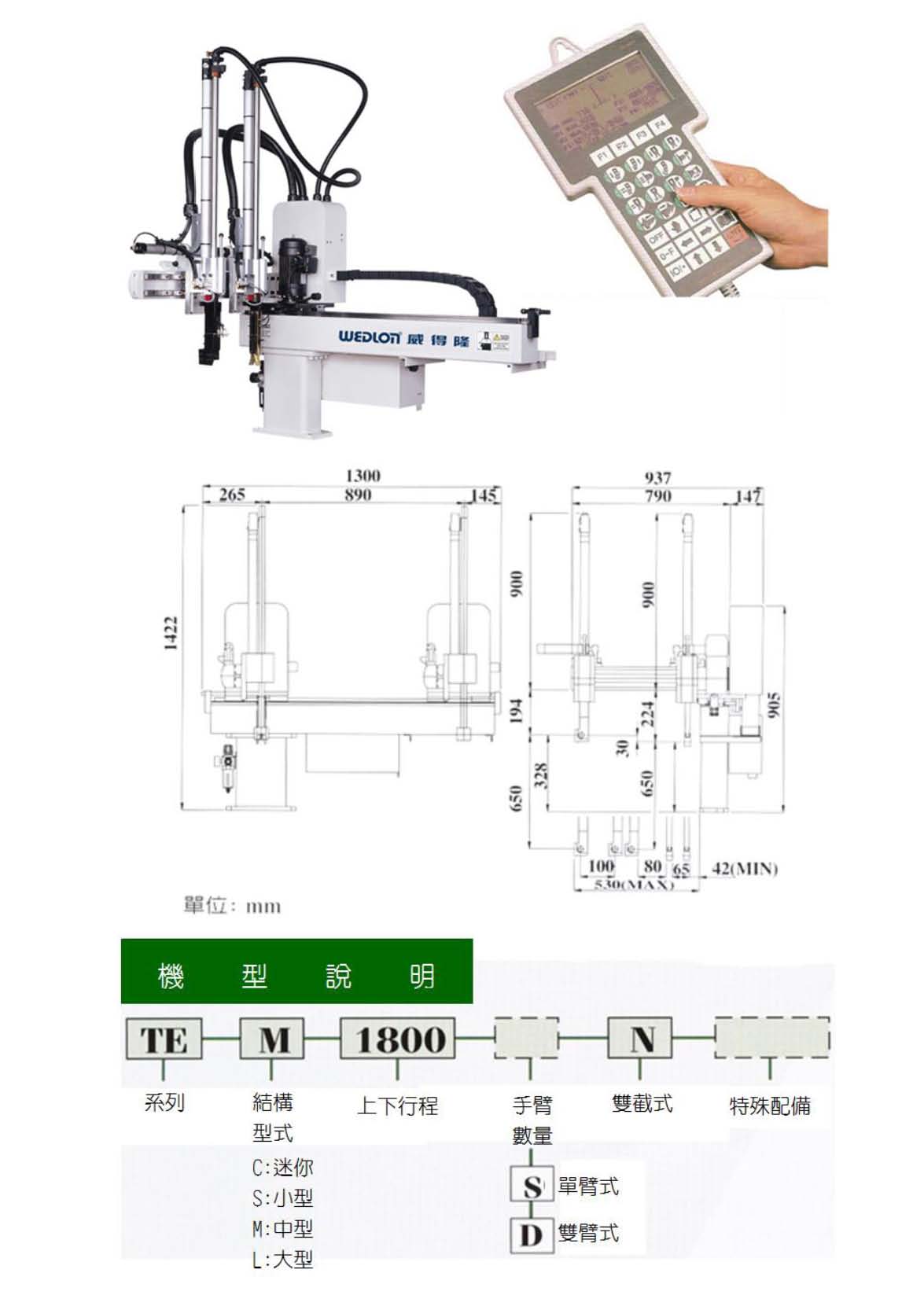

請點擊上圖有更詳細資料及圖片

迷你橫走式機械手,被廣泛應用於50T ~ 150T塑膠射出成型機。
迷你橫走式機械手,可以快速的取出塑膠射出料頭及成品。
迷你橫走式機械手,可以達到塑膠射出廠自動化的要求。

  • 簡易控制,對話教導式控制器。
    • 控制系統完全符合CE、SPI與EUROMAP的國際完全規範,可安全與全世界射出機電控系統共容。
    • 掌上型線控畫面為LCD顯示,清晰易讀,字幕可容納120個中文字。
    • 採用中/英文並存雙語言畫面,可任意轉換使用。
    • 16位元雙CPU,功能超強,具教導、編輯、刪除、插入、替代、模擬等功能。
    • 可提供程式組COPY功能,搭配編輯修改功能。此系統程式編輯操作極為簡易。程式修改方便、快速。
    • 程式模組記憶100組,60組標準程式,配合40組可編輯程式,能廣泛應用於任何模具之需求。
    • 操作面板與主機採分離式設計,在任何位置操控,隨心所欲。機械介面功能:合模連鎖保護,射出連鎖、托模連鎖、安全門控制,成品計數,週期時間。
    • 特殊模外待機系統設計,可應付超高型模具及模具上有中子油壓缸之模具,以防止超高型模具與機械手之碰撞,並發揮機械手之最大功能。
    • 中板確認特殊裝置,可防止中板異位與機械手發生碰撞之安全系統。(選購配備)
  • 橫出入行程採用進口高性能變頻式煞車馬達驅動,可依各式模具做速度及煞車微調
機型 TEC-650 (S/D)
適用成型機 50 - 150 Tons
電源 1Ø 220V±10%,50/60Hz
電流消耗 3A
使用壓力 6kg/cm²
上下驅動方式(Z軸) A:氣壓缸 / B:氣壓缸
前後驅動方式(Y軸) A:氣壓缸 / B:氣壓缸
橫行驅動方式(X軸) 變頻馬達
側姿驅動方式(C軸) 氣壓缸
上下行程(Z軸)mm 650
前後行程(Y軸)mm A:100 / B:65
橫行行程(X軸)mm 880
側姿角度(C軸) 90º
最大挾持重量(包含治具重量) 3kg
空氣消耗(NL/cycle)(壓力5 kg/cm²) 13.5 kg/cm²
備註 A: 表成品臂/ B: 表料頭臂
