中型橫走式機械手
產品型號: TEM系列 詢問
中型橫走式機械手臂被廣泛應用於350T ~ 1,800T塑膠射出成型機。

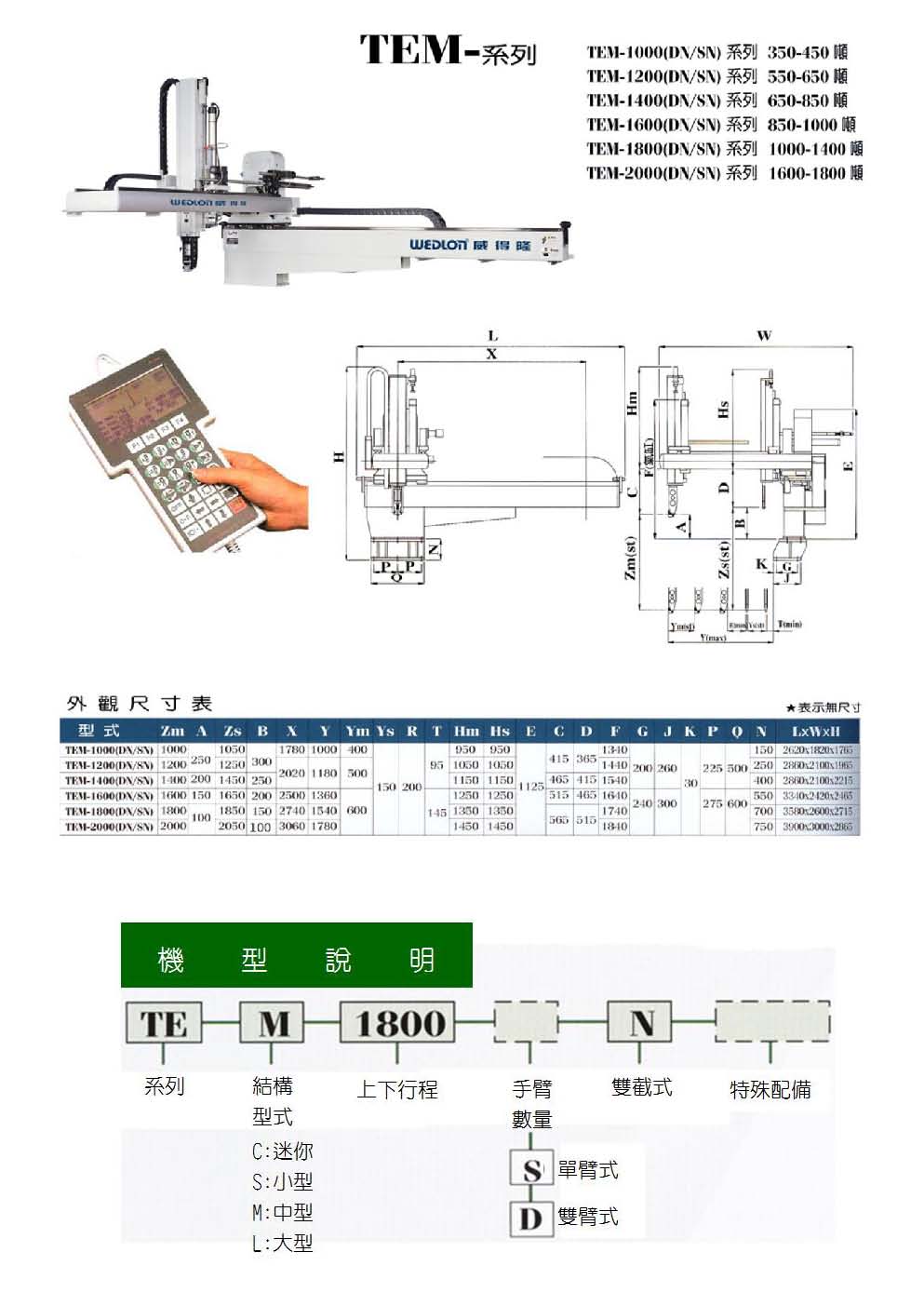

請點擊上圖有更詳細資料及圖片

中型橫走式機械手,被廣泛應用於350T ~ 1,800T塑膠射出成型機。
中型橫走式機械手,可以快速的取出塑膠射出料頭及成品。
中型橫走式機械手,可以達到塑膠射出廠自動化的要求。

  • 易控制,對話教導式控制器。
    • 控制系統完全符合CE、SPI與EUROMAP的國際完全規範,可安全與全世界射出機電控系統共容。
    • 掌上型線控畫面為LCD顯示,清晰易讀,字幕可容納120個中文字。
    • 採用中/英文並存雙語言畫面,可任意轉換使用。
    • 16位元雙CPU,功能超強,具教導、編輯、刪除、插入、替代、模擬等功能。
    • 可提供程式組COPY功能,搭配編輯修改功能。此系統程式編輯操作極為簡易。程式修改方便、快速。
    • 程式模組記憶100組,60組標準程式,配合40組可編輯程式,能廣泛應用於任何模具之需求。
    • 操作面板與主機採分離式設計,在任何位置操控,隨心所欲。機械介面功能:合模連鎖保護,射出連鎖、托模連鎖、安全門控制,成品計數,週期時間。
    • 特殊模外待機系統設計,可應付超高型模具及模具上有中子油壓缸之模具,以防止超高型模具與機械手之碰撞,並發揮機械手之最大功能。
    • 中板確認特殊裝置,可防止中板異位與機械手發生碰撞之安全系統。(選購配備)
  • 橫出入行程採用進口高性能變頻式煞車馬達驅動,可依各式模具做速度及煞車微調。
  • 橫出入行程採解碼器(ENCODER)可做1 ~ 9點定位置物。橫出入行程可直接由操作面板設定數值控制,作任意定位 。
  • 世界首創成品臂與料頭臂,於手動模式時,會自動慢速下降。避免人為操控失誤,提供模具最佳安全防護。
  • 成品臂與料頭臂於自動模式時,具快取慢放之特殊安全設計,可避免人員誤闖工作區之危險。
  • 上下行程第二段為鋼絲吊帶傳動。第1、2段行程同時作動。行程速度快。
  • 上下行程及前後位置、行程皆採電動調整,安全、方便、快速調整校模。
機型 TEM-1000((S/D)N TEM-1200((S/D)N TEM-1400(S/D)N TEM-1600(S/D)N TEM-1800(S/D)N TEM-2000(S/D)N
適用成型機 350 ~ 450 Tons 550 - 650 Tons 650 ~ 850 Tons 850 ~ 1,000 Tons 1,000 ~ 1,600 Tons 1,600 ~ 1,800 Tons
電源 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz
電流消耗 5A 5A 5A 5A 5A 8A
使用壓力 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm²
上下驅動方式(Z軸) A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸
前後驅動方式(Y軸) A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸 A:氣壓缸 / B:氣壓缸
橫行驅動方式(X軸) 變頻馬達+解碼器 變頻馬達+解碼器 變頻馬達+解碼器 變頻馬達+解碼器 變頻馬達+解碼器 變頻馬達+解碼器
側姿驅動方式(C軸) 氣壓缸 氣壓缸 氣壓缸 氣壓缸 氣壓缸 氣壓缸
上下行程(Z軸)mm A:1000 / B:1060 A:1200 / B:1260 A:1400 / B:1460 A:1600 / B:1660 A:1800 / B:1860 A:2000 / B:2060
前後行程(Y軸)mm A:400 / B:200 A:500 / B:200 A:500 / B:200 A:600 / B:200 A:600 / B:200 A:600 / B:200
横行行程(X軸)mm 1814 2054 2054 2534 2764 3093
側姿角度(C軸) 90º 90º 90º 90º 90º 90º
最大挾持重量(包含治具重量) 8kg 8kg 8kg 8kg 8kg 12kg
空氣消耗(NL/cycle)(壓力5 kg/cm²) D: 135.8 / S: 104.9 D: 157.5 / S: 121.1 D: 185.4 / S: 143.5 D: 207.7 / S: 160.3 D: 227.2 / S: 174.3 S: 277.8
備註 A: 表成品臂 / B: 表料頭臂 A: 表成品臂 / B: 表料頭臂 A: 表成品臂 / B: 表料頭臂 A: 表成品臂 / B: 表料頭臂 A: 表成品臂 / B: 表料頭臂 A: 表成品臂 / B: 表料頭臂
