プラスチック射出成形取出しロボット - 電動調整式ロボットアーム
プロダクトID: TEH系列 お問い合わせ
プラスチック射出成形取出しロボット , 小型横断式ロボットアーム, 横断式ロボットアーム

詳細については、上記の画像をクリックしてください。

電動調整式ロボットアーム、50T ~ 450Tプラスチック射出成形機に広く応用されています。

電動調整式ロボットアーム、プラスチック射出ランナーと完完成品を速く取り出せます。

電動調整式ロボットアーム、工場自動化の要求を満たせます。

簡単に制御できる対話形ティーチングコントローラ。

制御システムは完全にCE、SPIとEUROMAPの国際安全規範に符合し、全世界射出機電子制御システムを全て通用できます。

リモコン画面式スクリーンはLCDディスプレイ、読みやすく字幕も120文字まで入力出来ます。

中国語/英語共存画面を採用し、任意に切り替れます。

16ビットCPUで、強い性能を持ち、編集機能は削除、挿入、代替機能が含まれてます。

プログラムにCOPY機能を提供できて、編集と改訂機能も組み合わせます。このシステムプログラムの編集と操作はとっても簡単です。プログラムの改訂も便利で迅速に出来る。

100組の条件記憶の内、60組標準なプログラムと40組のティートング可編集プログラムを組み合わせて、すべての金型要件に応用できます。

操作パネルと主体は分離形デザインを採用し、任意な場所で操作できて便利です。機械インターフェイス機能: 型締めインターロック、射出インターロック、エジェクタインターロック、安全扉連動制御,製品カウント,サイクル時間等が持っています。

特殊な外部待機システム機能は、超高タイプ金型と油圧中子機能付きな金型を対応できて、超高タイプ金型とロボットのぶつかることを避けられ、ロボットの最大機能を発揮できます。

中間プレート戻し確認裝置は、プレートの位置ズレ又はロボットとのぶつかることを防止できる安全なシステム。(オプション装備)

トラバースストロークは輸入された高性能周波数変換式ブレーキモーターで駆動し、各式の金型によって、速度とブレーキを調整できます

トラバースストロークはエンコーダー(ENCODER)を使用して、1~9点定位で放置できます。トラバースストロークは直接にパネル上に数値設定制御を操作することによって、任意的に定位できます。

世界で初めての製品アームとランナーアームを作って、手動モードの時に、操作誤差を避けるために、自動的にスピードを落せる、金型にベスト保護を提供します。(段取モード制御)

製品アームとランナーアームは自動モードの時に、特殊な快速取りと低速置きの安全設計があるので、従業員が作業エリアに誤進入の危険を避けられます。

上下ストローク第二段はワイヤースリング伝動です。第1、2段プロセスは同時に作動します。プロセスの速度が速いです。

上下プロセスと前後の位置やプロセスは、すべで電動で調整して、安全、便利、早く鋳型を校正できます。

外注商品

独自開発商品で自社販売可能です

バイヤーの商標に変更できます(ODM)

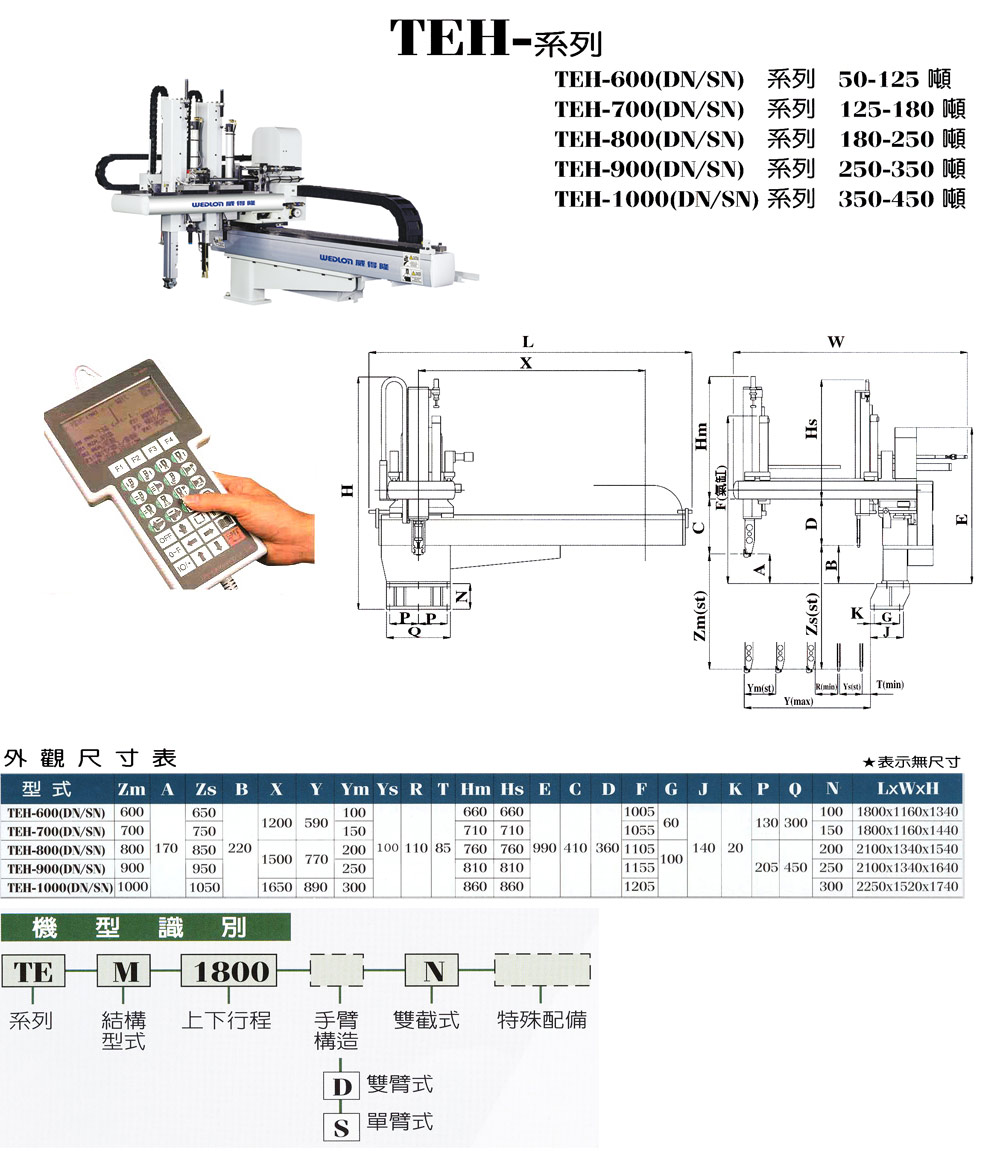

型番 TEH-600(S/D)(NC1) TEH-700(S/D)(NC1) TEH-800(S/D)(NC1) TEH-900(S/D)(NC1) TEH-1000(S/D)(NC1)
適用フォーミングミルタイプ 50 ~ 125 Tons 125 ~ 180 Tons 180 ~ 250 Tons 250 ~ 350 Tons 350 ~ 450 Tons
電源 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz 1Ø 220V±10%,50/60Hz
消耗電流 3A 3A 3A 3A 3A
作動圧力 5kg/cm² 5kg/cm² 5kg/cm² 5kg/cm² 5kg/cm²
上下駆動方式(Z軸) A: 気圧シリンダー / B: 気圧シリンダー A: 気圧シリンダー / B: 気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー A:空気圧シリンダー/ B:空気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー
前後駆動方式(Y軸) A:空気圧シリンダー / B:空気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー A:空気圧シリンダー / B:空気圧シリンダー
橫走行駆動方式(X軸) 周波数変換モーター+エンコーダー或はサーボモーター 周波数変換モーター+デコーダー 或はサーボモーター 周波数変換モーター+エンコーダー或はサーボモーター 周波数変換モーター+デコーダー 或はサーボモーター 周波数変換モーター+エンコーダー或はサーボモーター
横向き駆動方式(C軸) 空気圧シリンダー 空気圧シリンダー 空気圧シリンダー 空気圧シリンダー 空気圧シリンダー
横向き駆動方式(C軸) A:660 / B:660 A:760 / B:760 A:860 / B:860 A:960 / B:960 A:1060 / B:1060
前後ストローク(Y軸)mm A:150 B:100 A:150 B:100 A:250 / B:150 A:250 B:150 A:300 / B:150
横走行ストローク(X軸)mm 1208 1208 1508 1508 1658
横向き角度(C軸) 90º 90º 90º 90º 90º
最大挟む重量(治具の重さも含み) 5kg 5kg 5kg 5kg 5kg
空気消耗(NL/cycle)(圧力5 kg/cm²) D: 25.7 / S: 15.2 D: 28.9 / S: 17 D: 33.2 / S: 19.9 D: 36.4 / S: 21.7 D: 39.6 / S: 23.8
備考

S:單アーム  D:双アーム  A:完成品取出しアーム  B:ランナー取出しアーム

関連製品

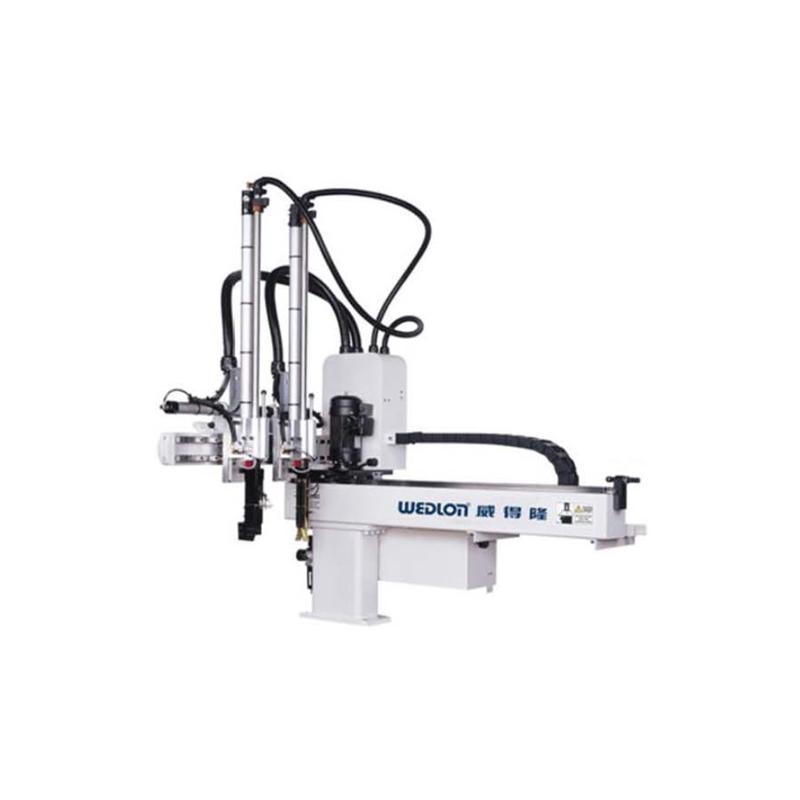

プラスチック射出成形取出しロボット - ミニ横走行式ロボットアーム (TEC系列)

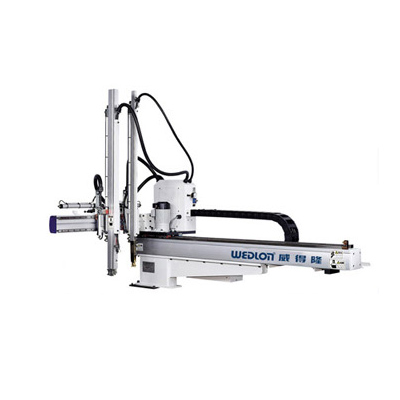

プラスチック射出成形取出しロボット - 小型横走行式ロボットアーム (TES系列)

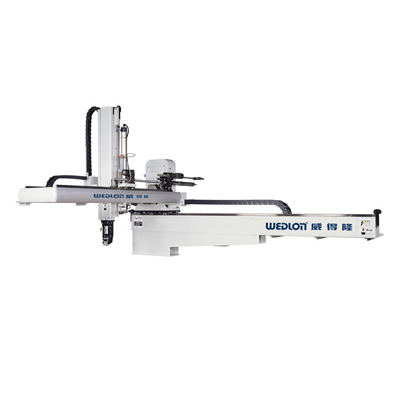

プラスチック射出成形取出しロボット - 中型横走行式ロボットアーム (TEM系列)

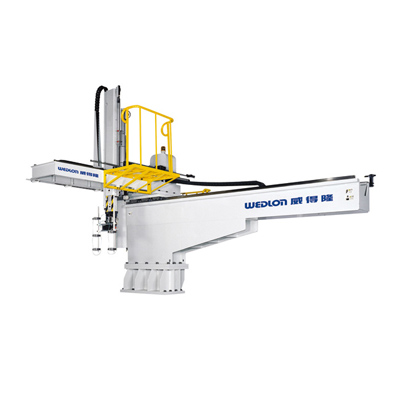

プラスチック射出成形取出しロボット - 大型横走行式ロボットアーム (TEL系列)
